Cọc Vuông BTCT

TN E&C sản xuất và cung cấp sản phẩm cọc vuông bê tông cốt thép dự ứng lực cho mọi công trình hạ tầng giao thông quy mô lớn và nhỏ ở phía Nam.

Cọc bê tông

CỌC BÊ TÔNG CỐT THÉP

KÍCH THƯỚC (mm x mm)	CƯỜNG ĐỘ BÊ TÔNG	CHI TIẾT ĐẦU CỌC (Mpa)	CHIỀU DÀI TỐI ĐA		THÉP CHỦ (mm)	THÉP ĐAI	TẢI TRỌNG DỌC TRỤC TỐI ĐA (DẠNG THANH NGẮN φ=1)	TẢI TRỌNG THI CÔNG PHÙ HỢP
			THEO THIẾT KẾ	CÓ THỂ SẢN XUẤT
	30						71	56
	35	Tấm lắc hộp	8				77	62
200x200	40	Plate-Box	8.5	8.5	4D14	R6	87	70
			8.5		4D16		106	85
	30		9		4D18		112	90
			9		4D16		115	92
250x250	35	Tấm lắc hộp	9.5	10	4D18	R6	121	97
		Plate-Box	9.5		4D16		131	105
	40		10		4D18		137	110
					4D18		148	119
	30		10		4D20		155	124
			10.5		4D18		162	130
300x300	35	Tấm lắc hộp	11	12	4D20	R6	169	135
		Plate-Box	11.5		4D18		185	148
	40		12		4D20		192	154
			10.5		4D20		198	159
			11		4D22		206	165
	30		11.5		8D20		234	187
			11		4D20		217	174
	35		11.5		4D22		225	180
350x350		Hộp – Ghế	12	14	8D20	R6	253	202
		Box-Chair			4D20		248	198
	40		12		4D22		256	205
			12.5		8D20		284	227
					4D22		255	204
			12		4D25		268	214
	30		12.5		8D22		299	239
			12		4D22		280	224
	35		12.5		4D25		293	234
400x400		Hộp – Ghế	13	15	8D22	R6	323	258
		Box-Chair			4D22		320	256
			13		4D25		333	266
	40		13.5		8D22		364	291
					12D22		399	319
	30		13.5		12D25		436	349
			13.5		12D22		430	344
450x450	35	Hộp – Ghế	14	18	12D25	R8	467	374
		Box-Chair	14.5		12D22		481	385
	40		15		12D25		519	415
					12D22		461	369
	30		14		12D25		499	400
			14		12D22		500	400
500x500	35		14.5	18	12D25	R8	538	430
		Hộp – Ghế	15		12D22		563	451
	40	Box-Chair	15.5		12D25		601	481

CỌC BÊ TÔNG DỰ ỨNG LỰC

KÍCH THƯỚC (mm x mm)	CƯỜNG ĐỘ BÊ TÔNG (Mpa)	CHI TIẾT ĐẦU CỌC	CHIỀU DÀI TỐI ĐA		THÉP DỰ ỨNG LỰC (mm)	THÉP ĐAI	MÔ MEN KHÁNG NỨT (t.m)	TẢI TRỌNG DỌC TRỤC TỐI ĐA (DẠNG THANH NGẮN φ=1) (tấn)	TẢI TRỌNG THI CÔNG PHÙ HỢP (tấn)
			THEO THIẾT KẾ (m)	CÓ THỂ SẢN XUẤT (m)
200x200	50	Tấm lắc hộp	10.0	11	4Φ 5.0	R6	≥ 0.71	87	70
	50		11.0		4Φ 7.1		≥ 0.87	84	67
	60		10.0		4Φ 5.0		≥ 0.75	105	84
	60		11.0		4Φ 7.1		≥ 0.91	101	81
250x250	50	Tấm lắc hộp	12.0	13.5	4Φ 7.1	R6	≥ 1.43	136	108
	50		13.0		4Φ 9.0		≥ 1.71	130	104
	60		12.0		4Φ 7.1		≥ 1.51	163	130
	60		13.5		4Φ 9.0		≥ 1.79	158	126
300x300	50	Tấm lắc hộp	14.0	17	4Φ 9.0	R6	≥ 2.56	194	155
			14.5		8Φ 7.1		≥ 2.78	190	152
			15.0		4Φ 10.7		≥ 2.92	188	150
			16.5		4Φ 12.7		≥ 3.52	179	143
	60		14.5		4Φ 9.0		≥ 2.70	233	186
			15.0		8Φ 7.1		≥ 2.93	230	184
			15.5		4Φ 10.7		≥ 3.07	228	182
			17.0		4Φ 12.7		≥ 3.67	218	175
350x350	50	Hộp–Ghế	14.5	17	4Φ 9.0	R6	≥ 3.67	269	215
			15.0		8Φ 7.1		≥ 3.94	265	212
			15.5		4Φ 10.7		≥ 4.11	263	210
			16.5		4Φ 12.7		≥ 4.84	254	203
	60		15.0		4Φ 9.0		≥ 3.90	323	258
			15.5		8Φ 7.1		≥ 4.17	319	255
			16.0		4Φ 10.7		≥ 4.34	317	254
			17.0		4Φ 12.7		≥ 5.07	308	246
400x400	50	Hộp–Ghế	16.0	19	4Φ 10.7	R6	≥ 5.60	350	280
			16.5		8Φ 9.0		≥ 6.33	341	273
			17.0		4Φ 12.7		≥ 6.44	340	272
			18.0		4Φ 15.24		≥ 7.49	328	262
	60		16.5		4Φ 10.7		≥ 5.95	420	336
			17.0		8Φ 9.0		≥ 6.67	412	329
			17.5		4Φ 12.7		≥ 6.79	411	329
			19.0		4Φ 15.24		≥ 7.84	398	319
450x450	50	Hộp–Ghế	17.5	19	4Φ 12.7	R8	≥ 8.41	438	351
	50		18.5		4Φ 15.24		≥ 9.61	426	341
	60		18.0		4Φ 12.7		≥ 8.90	528	422
	60		19.0		4Φ 15.24		≥ 10.11	515	412

Ghi chú: Khả năng chịu lực của cọc có thể cao hơn các số liệu ghi trong bảng theo yêu cầu riêng của khách hàng.
Cường độ bê tông tính theo mẫu lập phương 15x15x15 (cm)

Tiêu chuẩn:

Tiêu chuẩn thiết kế: TCVN 11823:2017 (22TCN 272-05) "Tiêu chuẩn thiết kế cầu đường bộ", 22TCN 18-79 "Qui trình thiết kế cầu cống theo trạng thái giới hạn".

Riêng dầm giao thông nông thôn theo tiêu chuẩn thiết kế: 22TCN 210-92 "Đường giao thông nông thôn", 22TCN 18-79 "Qui trình thiết kế cầu cống theo trạng thái giới hạn".

Tiêu chuẩn nghiệm thu: TCVN 9115:2019 "Kết cấu BT và BTCT lắp ghép - Thi công và nghiệm thu", TCVN 4453-1995 "Kết cấu BT và BTCT toàn khối - Thi công và nghiệm thu". TCVN 9114:2019 "Sản phẩm BT ứng lực trước - Yêu cầu kỹ thuật và kiểm tra chấp nhận", 22 TCN 247-98 "Qui trình thi công và nghiệm thu dầm cầu BT DƯL”, JIS A5373 "Sản phẩm BTDƯL đúc sẵn", PCI MNL 135-00 "Dung sai thi công BT DƯL và đúc sẵn", TCCS 02:2010/TCĐBVN "Tiêu chuẩn thi công cầu đường bộ - AASHTO LRFD".

Cọc bê tông cốt thép:

Thiết kế: 35Mpa hay 40Mpa hoặc cao hơn (tính theo mẫu 15x15x15cm).

Cọc bê tông dự ứng lực:

Thiết kế: 50Mpa hay 60Mpa hoặc cao hơn (tính theo mẫu 15x15x15cm).
Khi tạo dự ứng lực: tối thiểu 25Mpa (mẫu 15x15x15cm).

Vật liệu:

Thép cường độ cao: phù hợp với tiêu chuẩn ASTM A416 hoặc tương đương.
Cốt thép thường: phù hợp với tiêu chuẩn TCVN 1651:2018 hoặc tương đương.
Cốt liệu thô (Đá dăm): phù hợp với tiêu chuẩn TCVN 7570:2006 hoặc ASTM C33 hoặc tương đương.
Cốt liệu mịn (Cát thiên nhiên, cát nghiền hay kết hợp): phù hợp với tiêu chuẩn TCVN 7570:2006 hoặc ASTM C33 hoặc tương đương.
Xi măng (Xi măng Portland hỗn hợp PCB 40 trở lên): phù hợp với tiêu chuẩn TCVN 6260:2020 hoặc TCVN 2682:2020.
Nước: TCVN 4506:2012 “Nước trộn bê tông và vữa - Yêu cầu kỹ thuật”.
Phụ gia: Có đủ chứng chỉ kỹ thuật, được các cơ quan quản lí Nhà nước công nhận và phải phù hợp tiêu ASTM C494 hoặc TCVN 8826:2024.

Tại 2 điểm quai, sai số điểm kê so với vị trí quai không quá 25cm

Từ 10 đến 15 ngày sau khi xác nhận đơn đặt hàng.

TÍNH NĂNG SẢN PHẨM

Khả năng chịu nén và uốn cao.
Sản phẩm sản xuất công nghiệp và cơ giới hóa cao.
Cọc dự ứng lực có khả năng chống nứt, chống thấm cao.
Khả năng đáp ứng chất lượng và tiến độ cao, sân bãi sản xuất qui mô lớn.
Kiểm soát chất lượng sản phẩm theo Qui trình QLCL ISO 9001:2015
Sản phẩm có tính đồng đều cao, mang dấu ấn sản phẩm TN E&C.

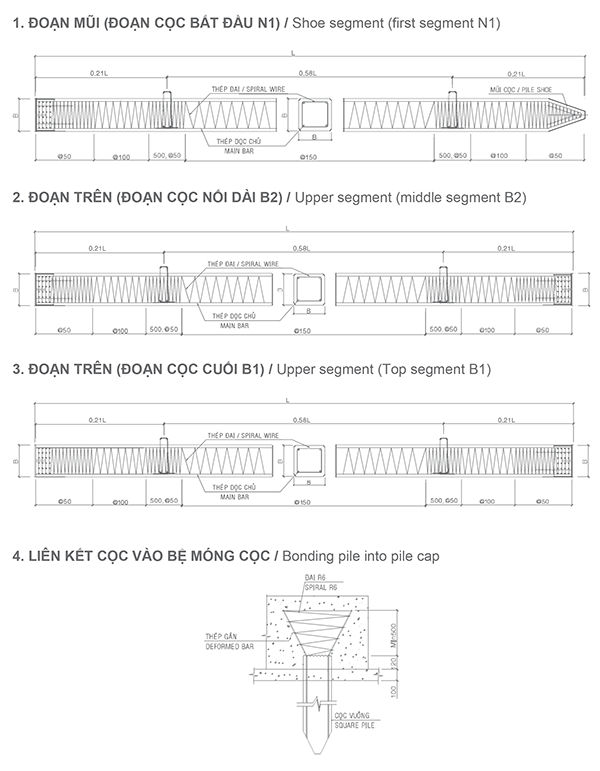

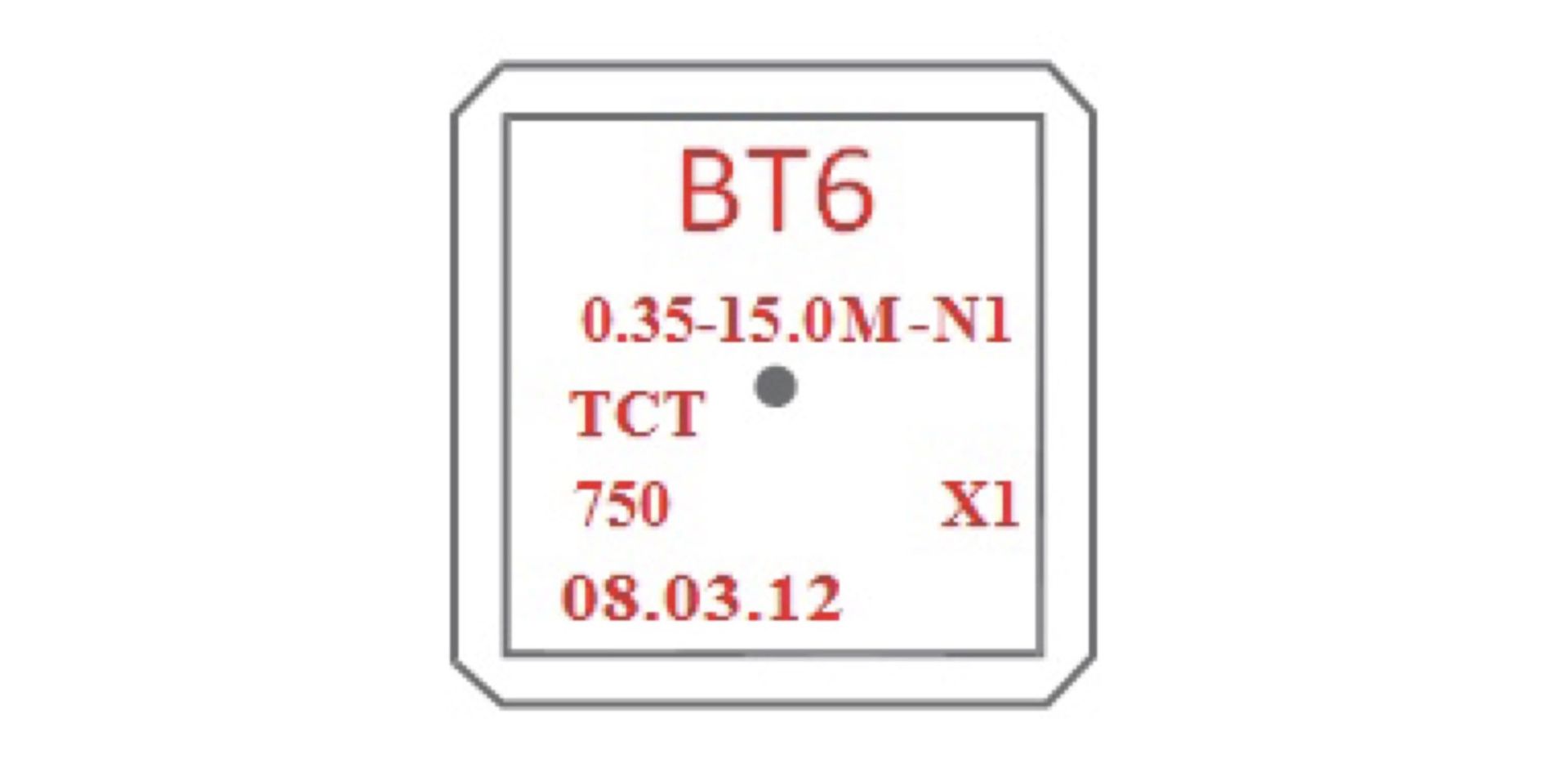

BT6	Tên công ty
0.35	Kích thước cọc
15.0M-N1	Chiều dài cọc - loại đoạn cọc
TCT	Tên công trình
12m	Chiều dài cọc
750	Số hiệu cọc
X1	Đơn vị sản xuất
08.03.12	Ngày sản xuất
